作為世界上最小的輸出二維光束圖像的半導體激光器，濱松公司確立突破了iPMSEL?（integrable Phase Modulating Surface Emitting Lasers）元件的高密度集成技術，成功開發出在2mm見方芯片上的四行四列iPMSEL陣列元件。由于它可以對芯片上每個單元進行單獨控制，切換其所輸出的光束圖像，期待它作為光源應用于需要高精度的工業領域三維測量儀器上。

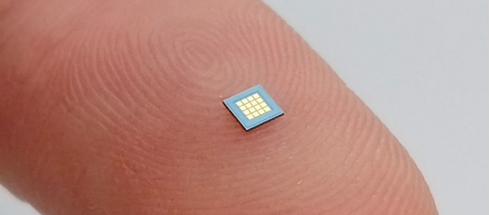

iPMSEL陣列元件

此外，也將在運動捕捉和臉部識別等應用中的提高精度。再者，由于元件的輕小，也有希望應用到醫療和工業上的小型纖維鏡等設備里。 本項目的研發一部分得到日本科學技術振興機構（JST）創新中心（COI）“有精神成長價值的感性創新中心” （JPMJCE1311）項目的支持。

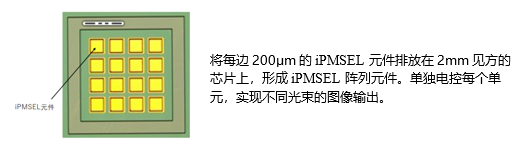

iPMSEL陣列元件的放大圖

研發產品概要

本研發產品是可切換輸出10,000多個點、條紋、網格、字符、CG和圖像等不同光束圖像的iPMSEL陣列元件。 濱松公司以光子結晶垂直腔面發射激光器（※1）技術為基礎，利用自主的全息設計技術和精微加工技術，成功開發了世界上最小的輸出二維光束圖像的半導體激光器iPMSEL元件。此前，我們一直在嘗試將iPMSEL的尺寸縮小到100μm見方，在小型化的同時對每個單元進行電控，來實現不同光束圖像的切換輸出。

此次，我們利用iPMSEL元件的工藝技術，將每邊200μm的單元以300μm間隔縱橫四列排在2mm見方的芯片上，完成高密度和高精度一體成形的同時，成功開發出小型iPMSEL陣列元件。即在與以往相同的面積上將iPMSEL單元的密度提高了10倍以上，同時提高個單元的位置精度，實現了各種高精度光束圖像之間的切換輸出。由于采用本產品可以進行相移法（※2）等高精度測量，可作為光源應用于需要精度的工業三維測量儀器上。此外也能夠提高運動捕捉和臉部識別等應用里的精度。還有，由于高密度技術帶來的小型輕量化，還將應用于醫療內窺鏡和工業小型纖維鏡等領域。

今后，我們將繼續提高元件的輸出功率來實現其產品化。我們還會持續開拓iPMSEL元件的其他新的應用領域。

※1  光子晶體垂直腔面發射激光器：以京都大學野田研究室所開發二維光子晶體（按光波長尺寸排列的微型結構）為共振腔的垂直腔面發射激光器。 ※2  相移法：對于周期性輸出的二維光束圖像，通過解析由物體形狀產生的光束失真，達到對表面三維形狀進行高精度測量的一種方法。

研發背景

用相機拍攝光束照射到物體時出現的失真，可計算出物體表面的三維形狀。目前，三維測量的光源主要是由垂直腔面發射激光器（Vertical Cavity Surface Emitting Laser，以下簡稱VCSEL）和對VCSEL發光進行處理的衍射光學元件（Diffractive Optical Element，以下簡稱DOE）所組成的二維光束圖像光源。由于高密度iPMSEL元件僅約為VCSEL和DOE光束圖像光源的十分之一，它有望作為高精度光源應用在三維測量上，因此濱松公司一直致力于iPMSEL元件和其集成技術的研發。

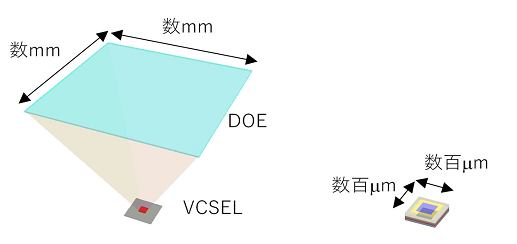

由VCSEL和DOE組成的圖案光源（左）和iPMSEL陣列元件（右）

主要規格
