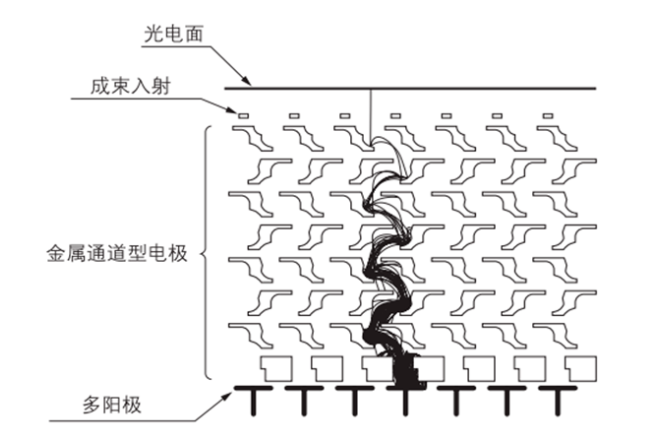

圖2 金屬通道式的光電倍增管

傳統光電倍增管：傳統的光電倍增管使用多級分離式打拿級，由于倍增級之間的間距比較大，電子飛行的路程比較長，所以上升時間和整個電子渡越時間都比較長。

多陽極光電倍增管：多陽極光電倍增管由于采用金屬通道式的倍增級，結構比較緊湊，電子飛行時間比較短，時間特性可以得到一個很大的改善。

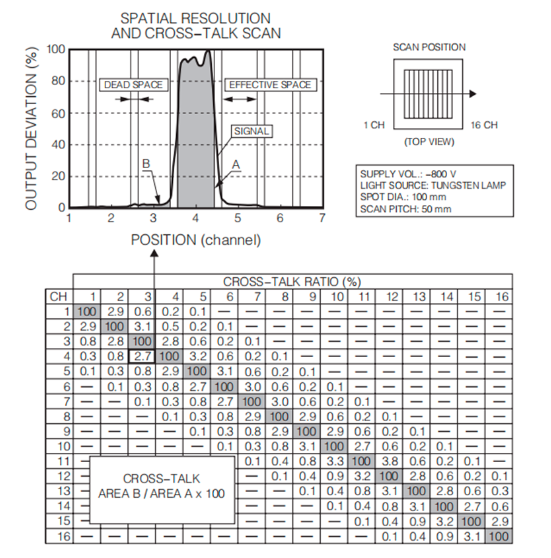

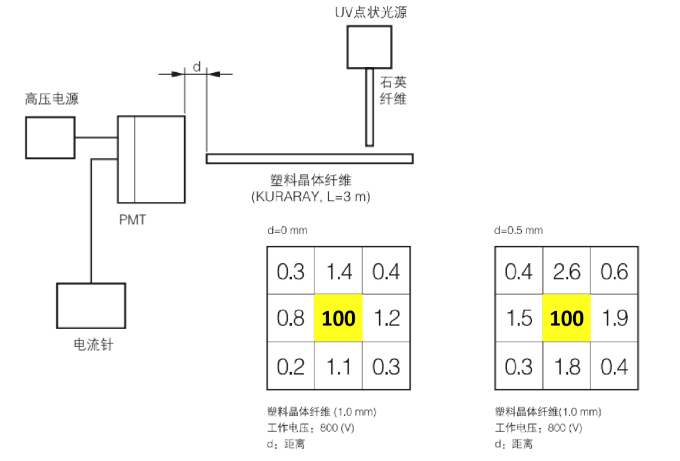

串擾特性是多陽極模塊獨有的特性。串擾是指當我們使用光電倍增管其中的某一個通道進行探測時，周圍通道由于受到光串擾或者是電子串擾，引起周圍通道也有信號輸出的情況。其中，串擾與多個參數有關，一般來說，越遠離探測通道的通道，串擾越低。同時，光源與陰極面之間的距離也會引起串擾的增加，一般距離越遠，光束的發散范圍越大，串擾也會相應的增加。

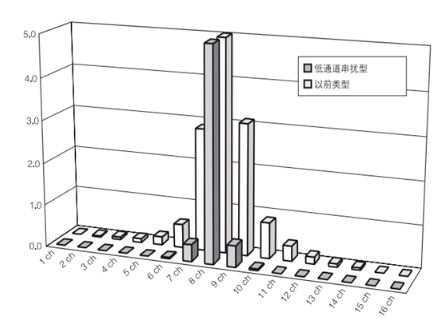

但是在一些16通道和32通道的線陣型多陽極光電倍增管中，我們通過在每個陰極面之間內置黑色隔離面板，并在每個陽極之間使用具有屏蔽功能的電極構造，可以有效地降低串擾。

均勻特性也是多陽極光電倍增管模塊獨有的特性。均勻性是指當我們使用同一光源水平去測試每個光電倍增管通道的輸出時，每個通道之間的輸出差異。理論上，我們希望每個通道的輸出都是一致的，但是由于倍增通道之間的增益離散性和串擾的影響，每個陽極之間的輸出存在一定差異。

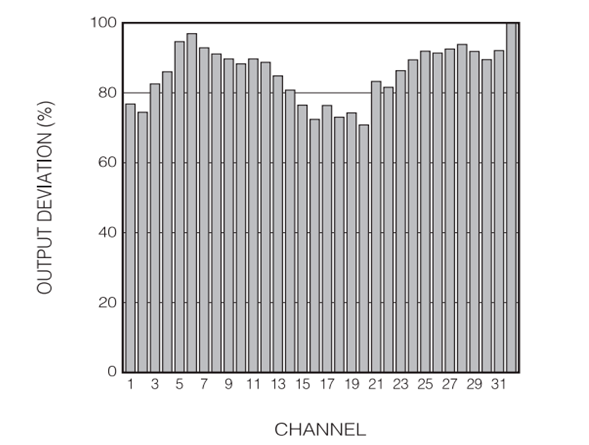

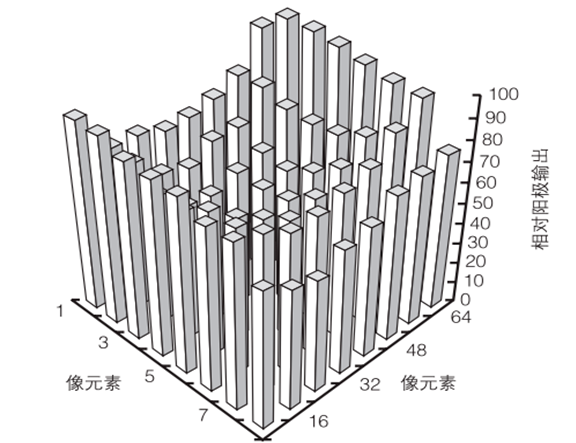

圖8 面陣多陽極光電倍增管的陽極輸出均勻性

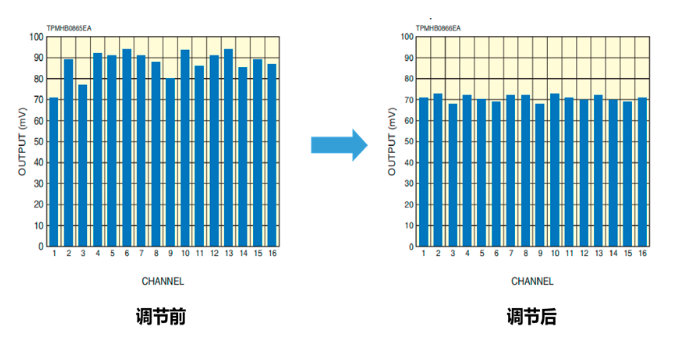

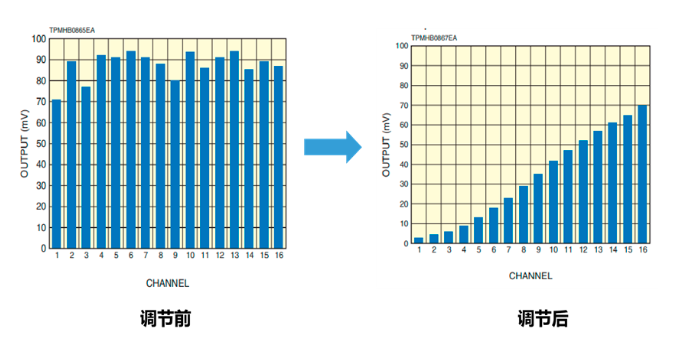

針對多陽極輸出均勻性的問題，目前濱松的多陽極模塊產品中，部分型號支持單獨通道增益可調節功能，我們可以單獨控制每個通道的增益，使他們的輸出保持一致或者按照一定的輸出比例輸出。

傳統光電倍增管：傳統光電倍增管由于整個陰極面和倍增級都是封裝在玻璃管中，磁場的出現會影響電子的飛行軌跡。所以容易受到磁場的影響。

多陽極光電倍增管：多陽極光電倍增管，除了陰極面以外的其他部分都是使用金屬外殼封裝的，所以不容易受到磁場影響。
