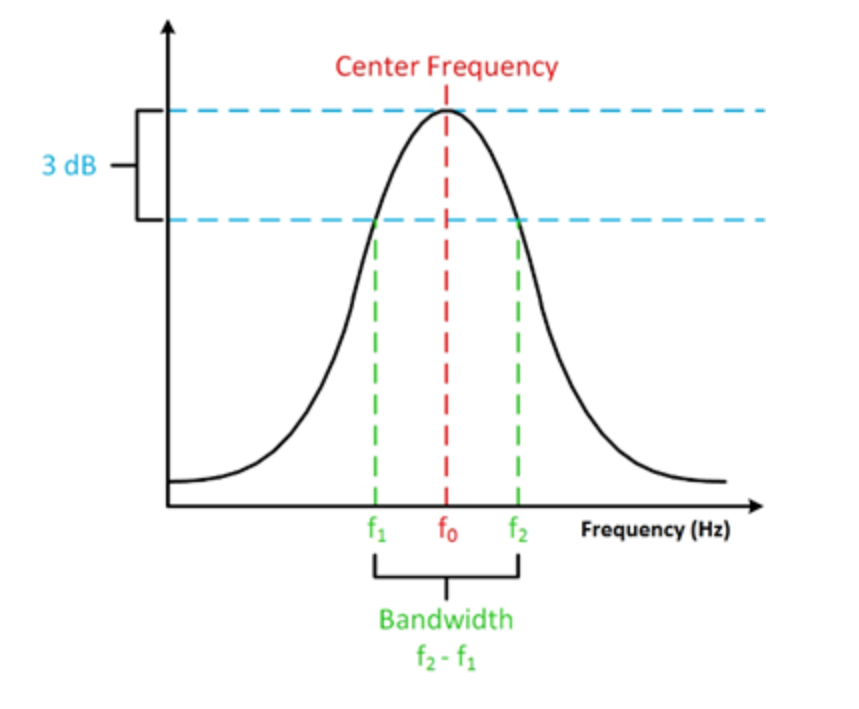

類似的，帶寬也是一個時間段的概念，也可以稱之為存在一定的頻率范圍。帶寬是從頻域的角度來看信號，指信號頻譜中的頻率范圍，存在一個最低頻率和最高頻率。一般對于數字信號而言，低頻范圍起始于直流分量，而最高頻率則是對應于最高的有效正弦波頻率的分量值。其中通常所謂的有效帶寬是指實際信號的諧波幅度高于相同頻率的理想方波中相應諧波幅度70%的頻率點，高于此點的諧波幅度會很低，對于恢復信號時域波形已經沒有多少的貢獻了，可以忽略。

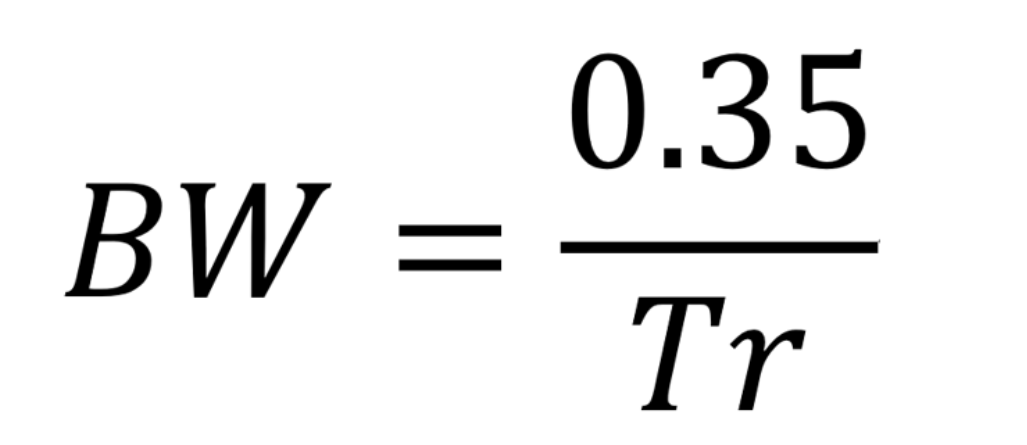

所以，帶寬在信號探測中影響的是我們可以探測信號的頻率范圍，如果信號的頻率范圍超過了我們放大器的帶寬范圍，則無法還原信號的真實情況。在我們實際的測試中，如果我們不知道目標信號的帶寬或者是探測器的帶寬時，可以根據上升時間來估算帶寬的范圍。這是一個關于信號上升時間和帶寬的經驗法則，這個公式計算得到的帶寬只是粗略的近似，沒有嚴謹?shù)臄?shù)學計算。

• 信號失真：帶寬不匹配可能會導致無法捕捉到信號的上升沿和下降沿，導致信號波形被壓縮或平滑，從而失去細節。

• 頻率響應失真：帶寬不匹配可能會導致在頻域分析中獲取的頻率響應不準確，無法反映實際系統對不同頻率信號的響應，會直接影響系統的穩定性。

• 高頻信號的丟失：高速信號中通常包含一些高頻成分，如諧波或瞬態信號等。如果帶寬不足，則會丟失高頻成分，導致無法準確反映信號的真實特性。

• 信號的完整性：在高速信號傳輸系統中，信號完整性是非常重要的。帶寬不匹配可能導致信號受到噪聲、串擾和反射等影響，而無法準確分析和優化這些問題，從而導致系統性能下降。

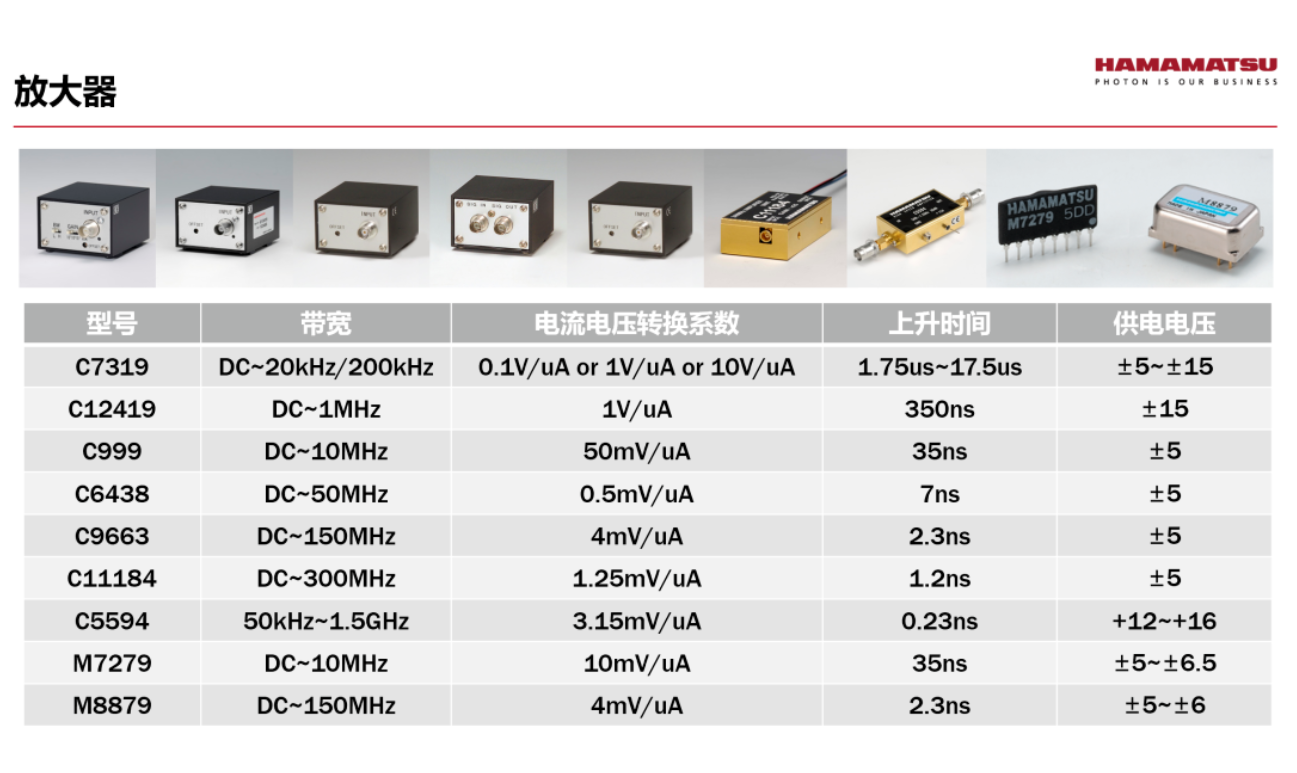

濱松除了在一些模塊內置了放大器，也有單獨的放大器產品,詳情請參考上表，它們具有不同的帶寬和放大倍數，可以根據實際的使用要求來選擇合適的放大器產品。感興趣的朋友們可以在評論區留言，工程師看到會第一時間回復大家。
