當下，車載激光雷達在跨越鴻溝的商業路徑上越走越快，很多從業者對905/940 nm下TOF方案的探測器選擇上出現了一些共性討論，話題主要集中在“SiPM” 和 “SPAD”這兩個常見的稱呼上。作為兩者均有產品布局的濱松中國，我們也收到很多關于這兩個器件技術底層差異辨析的咨詢，不僅激光雷達行業的從業者，連主機廠或Tier1的用戶也紛紛提出了疑問。這些問題包含不限于以下幾個方向：

問題提問的角度不同，但是聚焦的核心無非就是：SiPM和SPAD是什么，它們倆的使用區別以及基于兩種產品研發出來的雷達模塊的差異。進一步就是要做激光雷達，我要做什么樣子的路線選擇，要選擇使用激光雷達，面對兩種主流方案，我該怎么選擇的問題。

為了幫助行業朋友更好的理解這兩個器件，我們決定出一篇較為詳細的對比文字，期待可以為行業同仁更清楚的理解這兩個產品類型，做出一點點貢獻。

本文的目標受眾是，對SiPM和SPAD之間的差異還有疑惑，或者對它們雙方的差異到底是哪里不甚明了的朋友。芯片行業專家和同行可以快速瀏覽或直接略過。畢竟，在當下的環境，用有限的時間投入到自身差異化競爭策略，進一步爭取做出非同質（不內卷）技術和產品才是每一家企業發展的王道。那么，請跟我們一起去探求SiPM和SPAD的差異吧。

要論證SiPM和SPAD這兩種器件，我們需要從定義入手，認知事物最直接的路徑往往都需要從定義入手。很多問題，當我們逐字不落地通讀之后就發現自己的理解進了一步。SiPM的定義和結構

SiPM：全稱Silicon Photomultiplier，這個名字最早從哪里出來的呢？作為單光子探測器的鼻祖產品，光電倍增管(Photomultiplier簡稱PMT)可謂是一個劃時代的標志。這個產品是基于真空光電子技術，通過光電陰極的光電轉換疊加后續倍增級放大，實現單光子事件檢出的一個光電探測器產品。隨著Si半導體技術和材料的演進，半導體器件也逐步具備了這個單光子級別的檢出限，為了在大型醫療診斷裝置-PET（Positron Emission Tomography ，即正電子發射斷層掃描儀）對光電倍增管(photomultiplier)形成沖擊和替換，就形成了硅基（Si）光電倍增管（PM）的名稱。它的形態就是在蓋革模式下運行的多個雪崩光電二極管(APD) 像素的陣列集合。從左到右，逐級分解的樣子如下，它是多個蓋革模式APD的并聯集合，由于每一個蓋革APD都具備光子檢出能力，同時多個并聯就具備的同時檢出多光子幅度的檢出能力（也可以理解為動態范圍，同時間檢出多少個光子量的能力）。

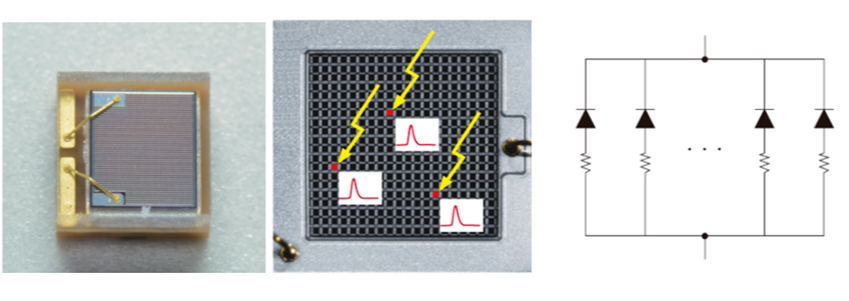

圖1 上述圖例來源：濱松S15639-1325PS，COB封裝1通道SiPM，左圖=實物產品圖片，中間=放大版結構圖，每一個點都是蓋革模式APD，右圖=等效的結構；簡單來說，S15639-1325PS作為單通道SiPM，它內部并聯了2120個蓋革模式的APD，并匯總到一路進行輸出

SPAD的定義和結構

SPAD：Single Photon Avalanche Diode，它是一個工作在蓋革模式下的雪崩光電二激管APD（Avalanche Photo Diode）；從名稱上看，1個SPAD=1個APD進入蓋革工作區域，單獨1個SPAD僅僅輸出的結果就是“無光子=0”或者“有光子=1”，如果1個SPAD進入2個或者多個光子，它也只能輸出“有光子=1”的結果。但是自然界的光有強弱，強光環境下，為了獲得多光子事件的信息，一般會把多個SPAD分成小組（binning），比如3*3（3橫3縱）9個SPAD 作為一組進行使用，這樣一個小組就具備了0-9的輸出的組動態范圍。

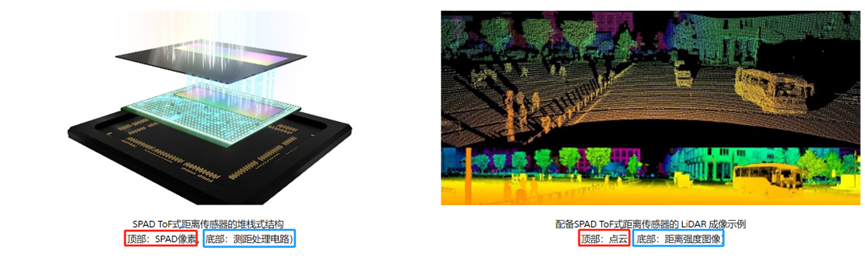

圖2 上述圖例來源 日本SONY公司開發的SPAD SOC產品的結構和DEMO點云展示圖

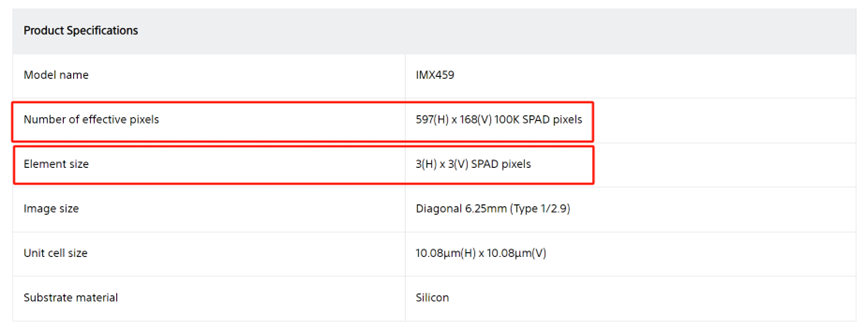

圖3 IMX459芯片簡要規格書比如我們拿市面上較為有代表性的SONY索尼發布的IMX459 TOF-SPAD傳感器為例，純SPAD是指代的紅框部的物理層，它的直接感光區域構成，是一個由Vertical垂直方向168個SPADs，Horizontal水平方向上597個SPADs構成的陣列。597按照3*3一組使用，可以出199組數據，去掉部分邊緣像素，再調轉90°使用，這也是為什么目前出現了清一色的192線激光雷達的原因。如果按照6*6一組使用，則可以出現99.5組數據，這也是為什么出現了96線激光雷達的原因。（我們這里就清楚了，作為我們常說的SPAD方案，同一個sensor可以通過分bin模式改變等效線束）。

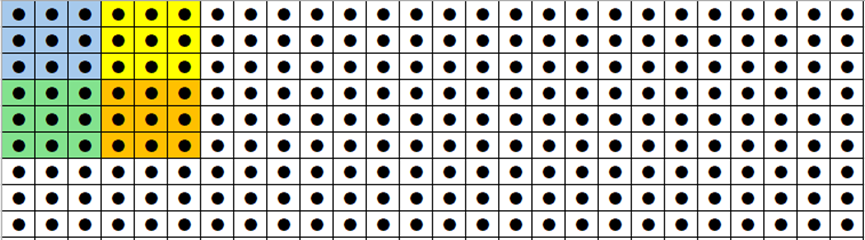

圖4  上圖每個顏色所代表的3*3都是基于SPAD的工作組，黑色中心表示輸出電極，輸出電極和SPAD像素?cái)?shù)量一一對應。假設把3*3的一個區域可輸出的信號合成1個統一讀出，那它本質上等同于由9個SPAD構成的單通道SiPM。SPAD和SiPM的結構關系可以參考下圖。

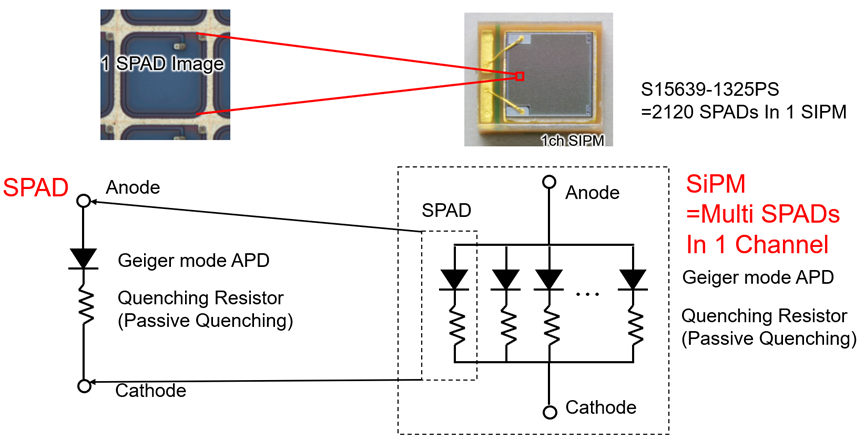

圖5 SPAD 和 SiPM的結構關系
至此，我們可以明確地知道，SiPM和SPAD的最小的感光單元，都是單通道的蓋革模式的雪崩二極管，從物理層面上完全是同樣的東西。而SiPM是將成百數千個蓋革雪崩二極管放在一起并起來，最后內置1個電極輸出帶有動態幅度分辨能力的模擬信號。而SPAD是將固定比例的N*N（一般都是3*3 =9個or 6*6=36個 ）的蓋革雪崩二極管的通過電子學后的3*3 or 6*6 路的輸出合并在一路以數字信號進行解析。SiPM和SPAD更多的區別在于使用“前融合模擬量”還是用“后融合數字量”去獲得有效信號。故此，SiPM更好還是SPADs（為了體現分組使用這個特點，筆者增加了一個小s代表多個SPAD一定分組使用）更好，更多的是取決于用戶希望得到什么階段程度的信息量，或者希望在激光雷達系統中，對什么信息施加什么類型的影響。那么這句話，如何更好的理解呢？

SiPM和SPAD對信號處理的過程

我們進一步看一下SiPM和SPADs對信號處理的過程。

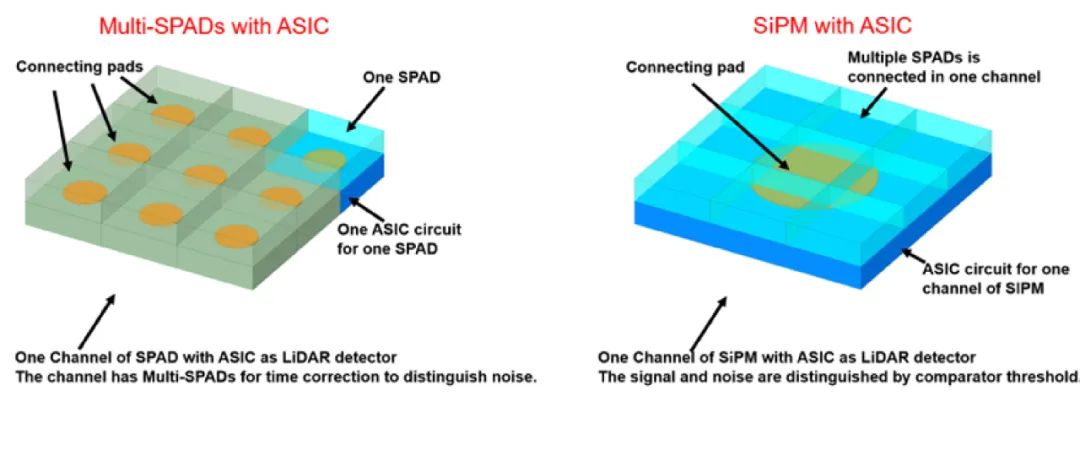

圖6  SPAD和SiPM 感光層和電子學對應關系圖從左側圖可以看出，每個單獨的電子學pad需要1對1的分布在每個SPAD的下方，同時電子學物理Size需要在SPAD Pixel尺寸以內，ASIC工藝節點也需要較為先進的工藝節點（成本較高）去支撐小尺寸的SPAD 陣列。從右圖可以看出，SiPM直接連接到1個Pad上，單個SiPM的電子學ASIC功能可以不受單個SPAD像素尺寸的制約，工藝節點上相對成本更低。從使用角度看，如何獲得真實被測物體的反射光，并進一步解析呢？

圖6中左側的SPADs依靠出廠配置好的電子學部分的處理能力，由于單獨1個SPAD被激發有可能是噪聲干擾，需要在一個組內識別至少2個像素以上（可以更多）的SPAD被同時激發的時候才可以被認為的真的信號。

① 3路SPAD比較器分別識別該路SPAD是否接到回波光。通過內置的時間校正電路將接收到回波信號時間與相鄰信道進行比較。當同時多個SPAD產生信號的時候，被認為是有真實的信號，時間校正電路中同時被激發SPAD數量可配置。

② 當多個SPAD在同一時間檢測信號時，這些信號視為信號。從其他通道延遲的信號被認為是噪聲；

③ 信號的時間用高精度TDC來測量。

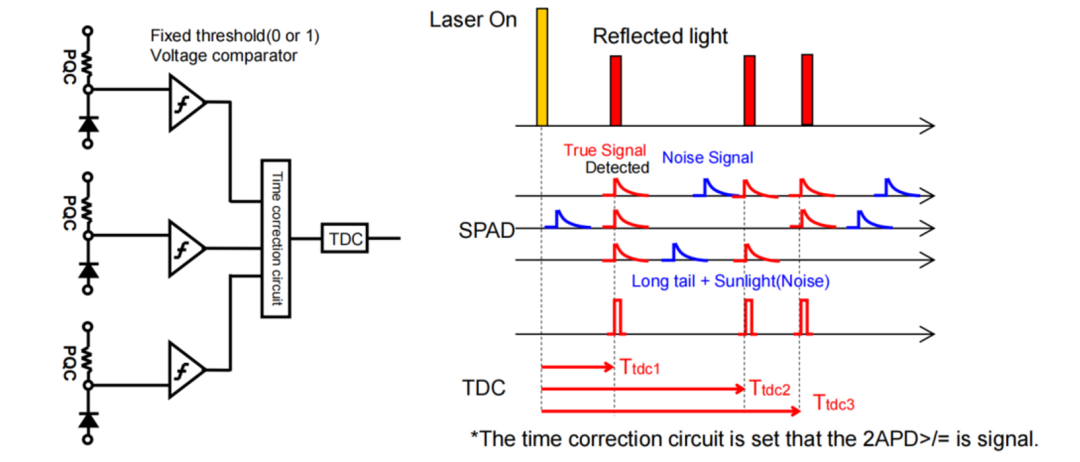

圖7 SPADs信號讀出原理結構
圖6中右側的SiPM方案，由于內置了多個SPADs并聯接入到一個電子學通路中，SiPM方案天然可以同時接到等效于SPADs數量的光子量，從輸出的脈沖幅值高度可以判定反射光強度信息，依靠基于可配置的多路比較器，在模擬量階段，最大限度卡掉可能造成誤判的噪聲來獲得信號。① 比較器的閾值可以區分模擬量的輸出值。低于比較器閾值的輸出為噪聲，高于該閾值的值為信號。② 信號的時間用高精度TDC來測量。

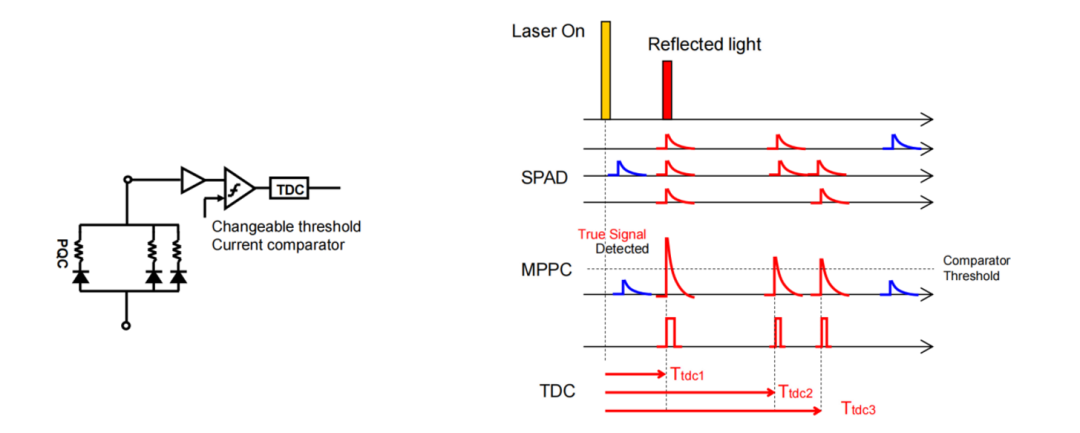

圖8 SiPM信號讀出原理圖

故此，是依靠時間相關矯正電路去區分信號和噪聲，還是依靠可配置多路比較器的閾值篩選信號和噪聲，就是SPADs方案和SiPM方案獲得有效信號方式之間的關鍵區別。進一步解讀，就是SPADs方案下，誰定義了電子學算法，誰可以決定激光雷達輸出的原始結果。SiPM方案則是誰能更好對模擬量進行基于多路比較器的配置讀出，誰可以定義激光雷達的輸出的原始結果。那么在如何選擇的問題上，可以通過詢問自己“要獲得的是芯片直接處理完畢的距離信息（SPADs）”or“要獲得的是用戶自己對距離信息獲取過程的定義權（SiPM）”這兩個的問題進行區分。這就是在兩種方案之間做選擇的金標準。
SiPM和SPAD各項參數對比

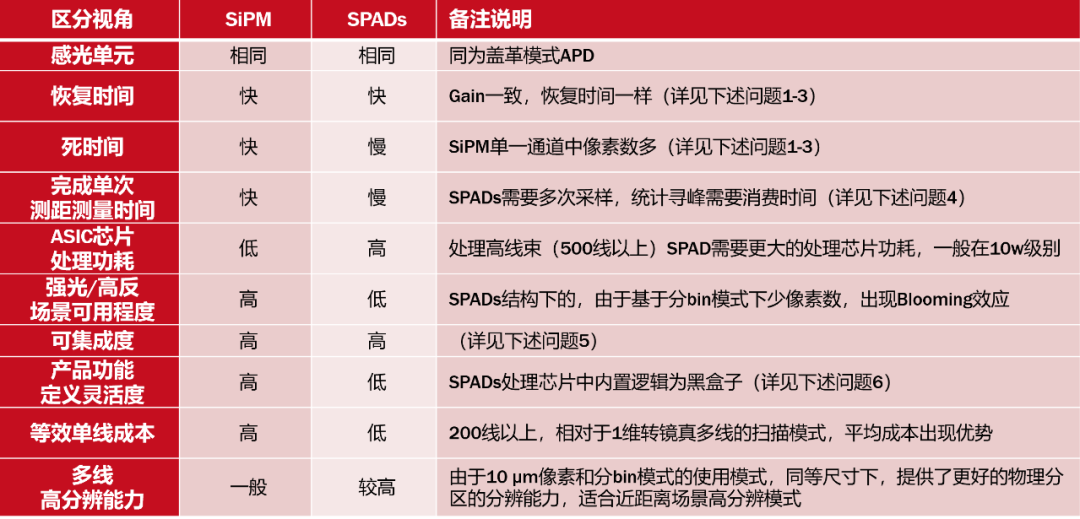

現在我們理解了SiPM和SPADs之間物理層和使用層之間的核心差異后，我們總結了如下簡要的結論對比：表1 SiPM和SPAD各項參數對比

常見的疑惑和解惑

進一步我們回過頭來，看看那些讓人經常誤解或者不清楚的問題。

常見問題1： 恢復時間（Recovery time）

疑惑：SPADs相對SiPM恢復時間更快？恢復時間越快越好？

解惑：如下

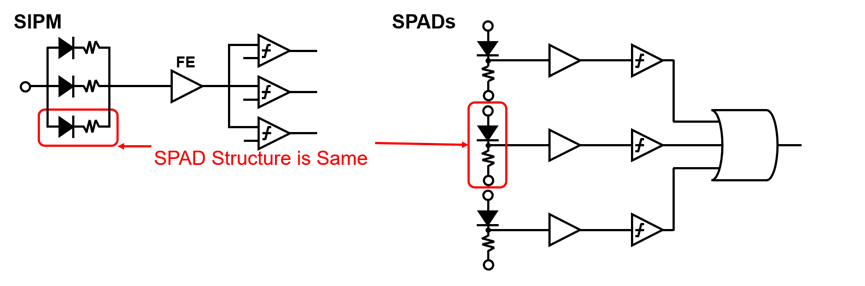

 圖9 左側是SiPM方案典型電路構成，右側是SPADs方案典型電路構成

• 從電子學電路角度，SPADs和SiPM在使用方式上，最本質的區別在于從一定數量的SPAD像素中收集到的信號是以數字的方式進行合并，還是以模擬的方式進行合并，沒錯，這就是用法上唯一的區別；

• 單通道SPAD=1ch蓋革模式的APD的構造一模一樣；

• 如果增益Gain是一樣的，那么恢復時間Recovery Time本身就是一樣的；而不是說天然的SPADs本身就比SiPM具有更好的恢復時間。從參數上看，等增益的SiPM和SPADs的恢復時間是一樣的。

那么恢復時間是不是越快越好？理論上是，但是實際上我們會遇到一個Latching問題。

從物理公式上看，Recovery time 取決于Cj x Rq time constant. Cj取決于單個SPAD尺寸和耗盡層厚度，是一個隨著工藝的固定量，故此Rq的參量需要謹慎配置，以保證足夠的增益下能恢復且不發生Latching問題。何為Latching現象？信號Latching是指在SPADs（蓋革模式APD）中，一旦檢測到光子，探測器會進入一種持續的高電平狀態，直到被外部信號復位。這種現象通常是由于探測器內部過強的雪崩效應導致的，即使光子事件已經結束，探測器仍然保持激活狀態。Latching會影響探測器的正常工作，因?yàn)樗鼤?dǎo)致探測器在一段時間內無法響應新的光子事件。在激光雷達應用上，Latching現象可能導致錯誤的探測結果，增加虛警率。因此，理解和控制Latching對于提高探測系統的性能至關重要。

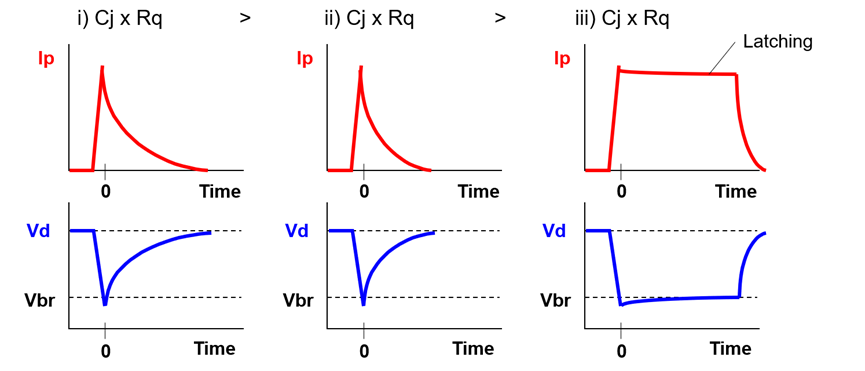

圖10 不同Cj Rq參數配置下的輸出結果

• 當恢復時間過快，很容易引發圖10中右側的問題，導致蓋革狀態無法猝滅或解除。持續有電流輸出，同時節溫升高，導致Vbr和Vex改變。

• 故SPAD中的Rq的配置需要考慮到Latching問題。故此恢復時間不一定越快越好，過快則發生Latching問題的概率也就越大。如何配置考驗每個廠家的設計思路和對自己器件的理解。

常見問題2：SPAD的尺寸在恢復時間中的角色

疑惑：恢復時間的關系和SPAD的尺寸有強相關性？

解惑：是的！

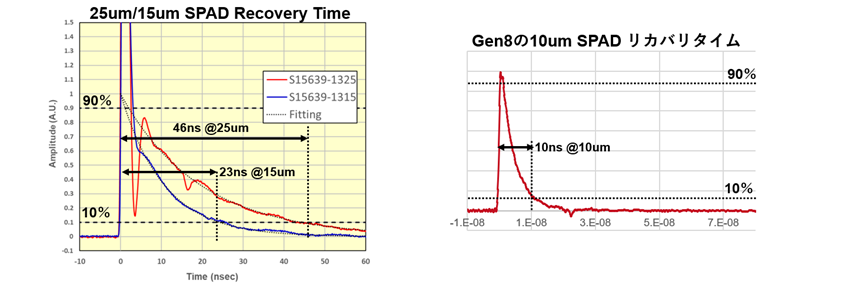

圖11 SPAD尺寸和恢復時間的關系而其背后的邏輯還是回到Gain增益這個參數；SPAD SIZE越小→Gain越小→恢復時間越快。（復習，恢復時間僅和Gain增益相關）。濱松S15639 系列實測數據為例，25μm SPAD：46 ns 15μm SPAD：23 ns 10μm SPAD：10 ns（2024年12月工程樣品） 恢復時間的定義：90%下降到10%的Slow Pulse的時間（如圖11右側圖例所示）

常見問題3：探測器死時間 “Dead Time”

疑團：恢復時間≠死時間，恢復時間=死時間？

解惑：如下

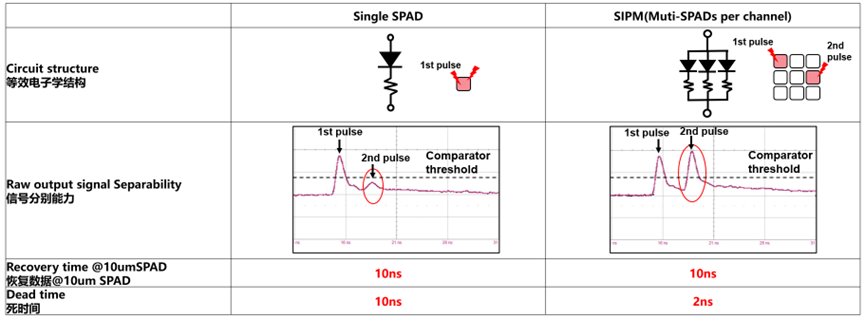

圖12 SPAD SiPM時間特性對比簡單而言，由于使用方式的不同，1ch SiPM內置了多數的SPAD，針對單SPAD而言，Recovery time = Dead time這對單SiPM而言，Recovery time ＞Dead time

常見問題4：SPADs和SiPM對雜散光和信號光的分離能力

疑惑：為什么SPADs在近距離盲區檢測上容易出現不準的情況？

解惑：如下

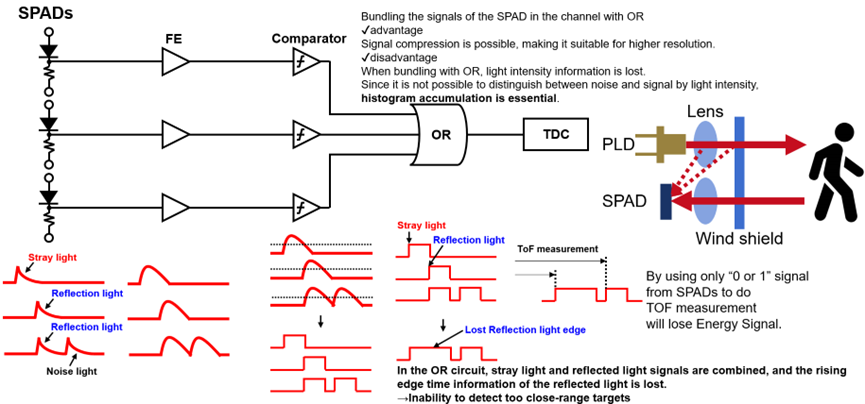

我們拿典型的SPADs電路進行模擬，下圖中的電子學的優勢是信號壓縮，高解析分辨。同時帶來的劣勢是OR部分的門控約束，導致光強度信息的丟失，由于強度信息丟失，導致真實信號和噪聲信號的分辨無法瞬間獲得，此情況需要后續histogram統計直方圖尋峰解決。

圖13 SPAD電子學信號獲取邏輯同時，如果同等光強下，進行遠近距離切換，容易導致單組（3*3 or 6*6）SPADs動態范圍不足。近距離出現的高反物體連續輸入強光導致SPADs更容易被瞬態充滿進而無法使用。這也是在室外測試激光雷達的時候，拿一個高反板在工作中的雷達窗口前遮擋，SPADs方案更容易出現信號失真的問題所在。同樣的情況下，我們看看基于SiPM方案的邏輯下是如何配置的？由于SiPM天然具有信號幅度信息和基于信號幅度的信噪?yún)^(qū)分能力，通過多比較器和波形可以更快地獲得有用的信號，當然難題是恰當?shù)嘏渲瞄撝档倪m配能力還有對脈沖幅度信息和脈寬信息的深度解讀能力。

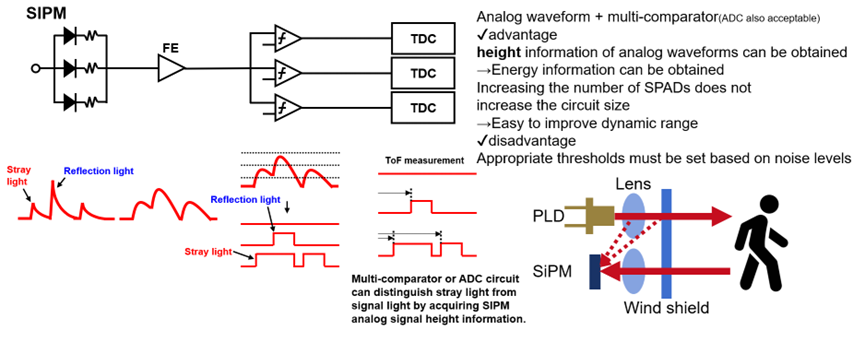

圖14 SiPM電子學信號獲取邏輯

常見問題5：SPADs和SiPM集成度

疑惑：SPADs的產品形態是SOC集成度高的模式，比SiPM更高集成。

解惑：從一般使用模式上看，是對的！對深度SiPM玩家，不一定。

一般使用SiPM的時候需要配置TIA，多閾值比較器，和FPGA的模式，這個構成在離散性上會高一些。但是這個并不意味著SiPM的集成度天然的就低于SPADs SOC，最近大家看蔚來汽車和小鵬汽車發布會的時候，可能會注意到兩家當家人都在發布會從兜兜里掏出來一個芯片，量產流片這個事兒其實也可以等效的放在激光雷達廠家這個層面，替換掉FPGA而取而代之自流片ASIC，將SiPM和ASIC進行合封使用，也能實現最佳的集成度和規模下的低成本。企業自主開發ASIC（專用芯片），有兩個核心要素，缺一不可。第一點，錢！流片費用是一次性大額開支，沒有足夠的產品出貨是無法在經濟上攤銷這筆花費的。第二點，積累用戶經驗和數據，簡單而言，對SiPM信號處理和針對不同的光事件下的特征信號的解析和判定都需要較深度的理解才可能定義清楚自己需要的AISC的功能。沒有SiPM深度使用經驗的公司是無法實現這個定義的。濱松認為SiPM+AISC的模式是SiPM方向下最可以做出壁壘和差異化的方式，故此作為引子產品，濱松會在2024年10月份提供16通道的SiPM+ASIC標準產品。適配物流低速簡易場景的激光雷達開發。為什么這么定義一款16通道SiPM+ASIC的產品，因?yàn)闉I松作為一家傳感器公司，沒有足夠的應用案例和對Corner Case的數據累計（這是激光雷達廠家的knowhow）。

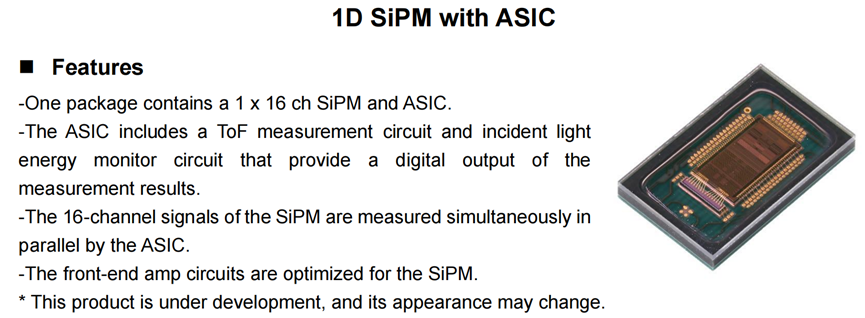

圖15 濱松SiPM ASIC S15022系列特征

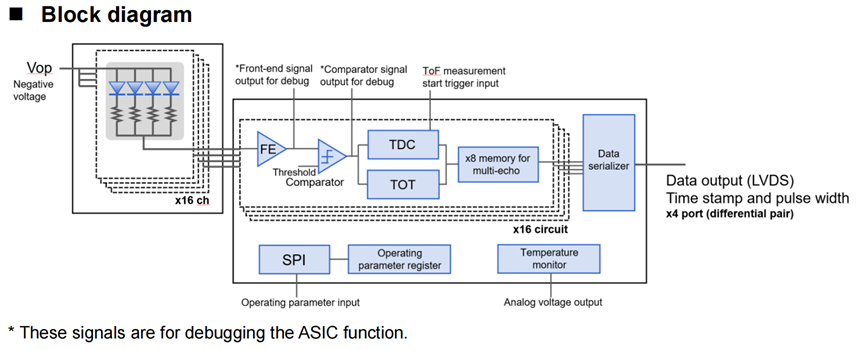

圖16 濱松SiPM ASIC S15022系列結構

常見問題6：SPADs和SiPM對用戶使用價值

疑惑：SPADs的產品形式，比SiPM更對用戶友好？

解惑：適合不同的體量的公司，以及商業模式壁壘不同。

SPADs：SPADs感光和ASIC需要成套使用，用戶不用考慮內置細節的信號處理過程，更加容易上手。直接獲得距離信息，并使用距離信息。得到的距離做后期的計算處理或改善。無法對內部處理過程的黑匣子干預，用戶無法改變預埋的信號處理方法，也無法根據應用特征和不同，對處理方法進行優化適配。適合以多傳感系統集成為賣點的公司，激光雷達本身的信號缺陷可以通過其他方式補齊，以整體解決方案成套打包為常見的業務商業模式，而商業壁壘不靠激光雷達這個模組本身的性能和參數指標。 SiPM：SiPM作為單獨的傳感器，不和ASIC深度捆綁。用戶需要構建一種適配主流應用的模擬信號處理方法。如基于不同場景下高頻和corner case，充分理解模擬信號的特性并設計出處理電路ASIC。適合追求激光雷達極限性能參數壁壘并有能力針對不同用途適配最佳方案的雷達公司，車載激光雷達是其中一個重要的應用場景和產品類別，以激光雷達本身性能優勢和基于場景的適配算法作為主力產品的商業模式居多。

參考資料：

Sony to Release a Stacked SPAD Depth Sensorfor Automotive LiDAR Applications, an Industry First*1Contributing to the Safety and Security of Future Mobility with Enhanced Detection and｜News Releases｜Sony Semiconductor Solutions Group (sony-semicon.com) ADAS-Lidar|索尼車載IMX459激光雷達芯片論文解析 - ADAS之眼 (jokereyeadas.github.io) 看懂這顆激光雷達芯片，就看懂了索尼汽車 (qq.com)
