格蘭泰勒棱鏡 是一種將其他偏振態的光轉換為線偏振光的產品，它由兩個相同的雙折射材料棱鏡組成，兩塊同材質、光軸平行的負單軸晶體直角棱鏡它們之間由空氣隔開，格蘭泰勒棱鏡將進入的非偏振光束分成兩束光線一束是從另一側透射的線偏振光線，另一束是完全內部反射和吸收的普通光線。

一、材料選擇（福州呈欣光電可提供以下選擇）

1. 主流材料對比

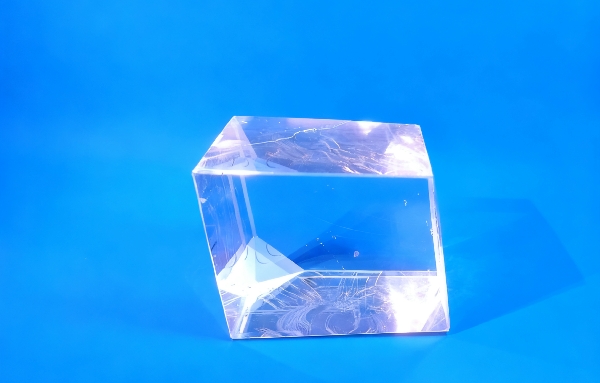

· 天然方解石（Calcite / 冰洲石）

o 波段：350–2300 nm（可見–近紅外）

o 消光比：<5×10??（1:20,000）

o 優勢：雙折射大（Δn≈?0.17）、成本適中、散射低；

o 劣勢：紫外截止、天然缺陷多、高端依賴進口原石。

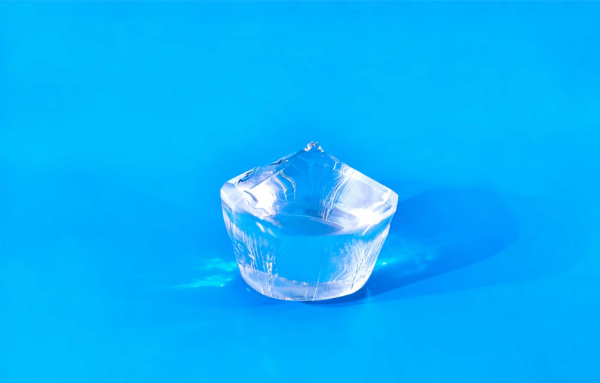

· αBBO（偏硼酸鋇，負單軸）

o 波段：200–3500 nm（深紫外–中紅外）

o 消光比：<5×10??（1:200,000）（最高）

o 優勢：紫外性能優異、損傷閾值高（>20 J/cm2@1064 nm）、良率可控；

o 劣勢：價格高、硬度低（莫氏 4.5）、加工易崩邊。

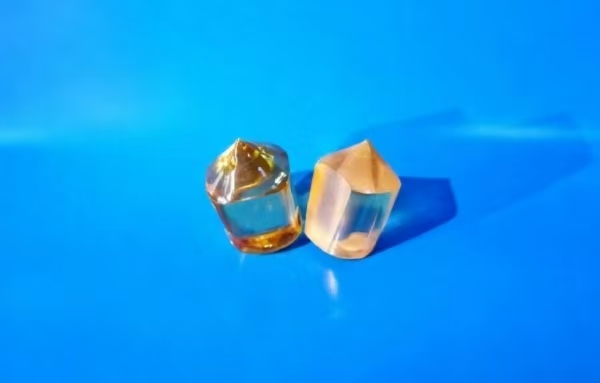

· YVO?（釩酸釔，正單軸，特殊選型）

o 波段：500–5000 nm（可見–中紅外）

o 消光比：<5×10??

o 優勢：硬度高、化學穩定、加工性好；

o 劣勢：雙折射小（Δn≈0.22）、尺寸受限、價格高。

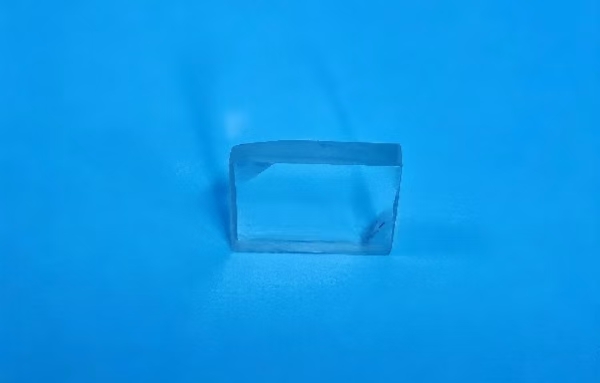

· 極紫外材料（加工和測試難度大）歡迎咨詢。

o 波段：185–355 nm（紫外，極紫外）

o 消光比：<5×10??

o 優勢：硬度高、化學穩定、加工性難度大；

o 劣勢：測試難度大，透過低稍低，193nm透過率80%左右（未鍍膜），鍍膜后193nm透過率90%以上。

2. 材料選型邏輯

· 極紫外（185–355 nm）：特殊極紫外材料；

· 紫外（200–350 nm）：必選αBBO（方解石不透紫外）；

· 可見–近紅外（350–2300 nm）：優先方解石（性價比），高消光比選αBBO；

· 高功率（>1 W）：αBBO > 方解石（空氣隙 + 高損傷閾值）；

· 中紅外（2.3–5 μm）：YVO?。

二、加工工藝（關鍵：定向切割、空氣隙、超精密拋光）

1. 晶體毛坯制造

· 方解石：選激光級天然單晶（低散射、無裂紋、雙折射均勻）；

· αBBO/YVO?：高純提拉法 / 坩堝下降法生長，缺陷密度 < 10/cm3；

· 定向：X 射線衍射（XRD）精確定向光軸，誤差 < 0.1°。

2. 切割（核心工序：決定消光比）

· 結構角（切割角）：≈布儒斯特角（方解石≈68°，αBBO≈62°），保證 o 光全反射、e 光高透；

· 長度孔徑比：<1.0（緊湊設計），半視場角 ±3°–±5°；

· 切割方式：金剛石線切割，表面粗糙度 Ra<1 μm，崩邊 < 5 μm。

3. 超精密拋光（決定散射與損傷閾值）

· 通光面（入射 / 出射）：20–10 劃痕 / 麻點（激光級），Ra<0.5 nm，波前畸變 <λ/4@633 nm；

· 斜面（膠合面）：40–20 劃痕 / 麻點，保證空氣隙平整；

· 拋光方式：瀝青拋光+鉆石液。

4. 空氣隙組裝（無膠，高損傷閾值關鍵）

· 墊片：超薄石英片（5–10 μm），僅邊緣支撐，中心通光區純空氣隙；

· 對位：光軸平行度 < 1′，棱鏡斜面貼合間隙 < 1 μm；

· 固定：陽極氧化發黑鋁殼，環氧點膠固定邊緣，避免應力雙折射。

5. 鍍膜（增透 + 防反射）

· 通光面：寬帶增透膜（AR），如 MgF?@1064 nm，T>99.5%，反射 < 0.5%；

· 側面：高吸收黑膜，吸收反射 o 光，避免雜散光；

· 膜系：膜層致密、損傷閾值高。

6. 檢測（全流程質控）

· 消光比：10?:1（方解石）/10?:1（αBBO），HeNe 激光檢測；

· 平行度：<1′，自準直儀檢測；

· 損傷閾值：>10 J/cm2（1064 nm，10 ns），激光損傷測試。

三、核心參數與常見問題

1. 典型指標

· 通光孔徑：常用?5–?20 mm；特殊?1–?3 mm或?20–?50 mm

· 消光比：≥10?:1（方解石）/≥10?:1（αBBO）；

· 表面質量：20–10 劃痕 / 麻點；

· 波前畸變：<λ/4@633 nm；

· 損傷閾值：>10 J/cm2（1064 nm，10 ns）。

2. 常見問題與對策

· 消光比不足：光軸平行度差→重新對位；切割角誤差→XRD 復檢；

· 散射大：拋光質量差→重新拋光；晶體缺陷→更換毛坯；

· 損傷閾值低：空氣隙污染→無塵組裝；鍍膜缺陷→重新鍍膜。

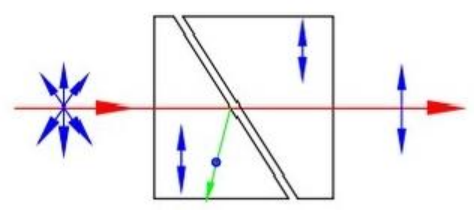

四、結構示意圖
